密集型母線槽安裝技巧
返回列表 發布時間：2020-12-31 11:58瀏覽人次：63
眾所周知，在中低壓供電系統中，密集型母線槽有著廣泛的應用。相對于其他系列母線槽而言，密集型母線槽性價比更高、適用范圍更廣且整體性能也更加優異。
隨著社會生產水平的日漸提高，用電負荷不斷增加，大電流的母線槽在生產企業市場漸漸取代普通的電力電纜，更成為變配電房饋電的***要選擇。
先看來來它的用途和使用范圍

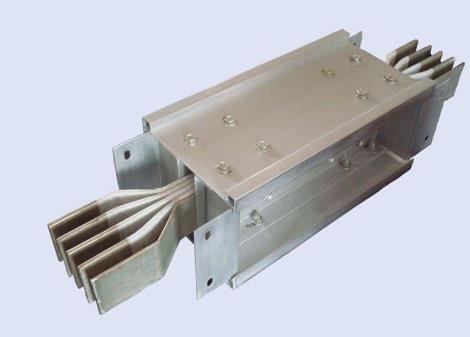

密集絕緣母線槽(以下簡稱“母線槽”)可為交流三相三線、三相四線和三相五線制，頻率為50-60Hz，電壓至400V，額定工作電流為250~5000A，主要用作工礦、企事業和高層建筑中新型的供配電設備。帶插口的母線槽，可通過插接頭箱或開關箱，便能方便地引出電源分路。由于母線槽具備體積小、結構緊湊、傳輸電流大、維護方便等優點，成了市場“搶手貨”。
它的安裝可直接從變壓器接到低壓配電柜，也可從低壓柜直接接到配電系統作為配電干線線路。
這類母線槽雖然優點眾多，但在被使用范圍內，特別容易對不同程度的海拔高度、周圍空氣溫度、空氣清潔程度感冒。因此，使用這類母線槽，就得掌握它發揮優點的受限條件，例如：海拔高度不超過2000m；周圍空氣溫度在-5~+40℃之間，并在24h內其平均溫度不高于+35℃；相對濕度在***高為+40℃時不超過50%，在較低溫度時允許有較高的相對濕度，比方說+20℃時為90%，但應考慮到由于溫度的變化，有可能會偶然地產生適度的凝露；污染等級為二級；安裝類別為III、IV級；母線槽TH型產品保證在空氣相對濕度不大于95%、有凝露與霉菌的地方。
“磨刀不誤砍柴工”，出于安全考慮，在安裝封閉式母線槽時，掌握以下幾點注意事項，更能事半功倍喲：
1、做好必要的檢查：包括檢查其外殼是否完整、有無損壞，做絕緣和耐壓試驗。
2、做好安裝準備
3、如果更好地連接母線槽呢？
（1）可以先將連接蓋板取下，將兩節母線槽對插起來，再將連接螺栓和絕緣套管穿過連接孔，用扭力扳手將連接螺栓擰緊。
M12連接螺栓緊固力矩為78.4N.m，M16連接螺栓緊固力矩為117.6N.m，即將連接螺栓擰緊。
（2）將連接蓋板蓋上，此時兩段母線槽即已連接好。
（3）母線槽連成一整體后，母線槽單元上的接地裝置應接地(五線制母線槽PE線接地)。
4、母線槽垂直安裝
（1） 安裝前，先將彈簧支撐器安裝在母線槽上，然后將母線槽安裝在預先設置的槽鋼上，詳見圖5，彈簧支撐器能承受***大負荷為150kg(指有單根彈簧的彈簧支撐器)。
